如圖所示，采用VIPer53設計的12V/4A側反饋開關電源，其輸入電壓范圍為165~265Vac，電源工作頻率為100kHz。該方案輸出電壓精度不高，成本低
應用。

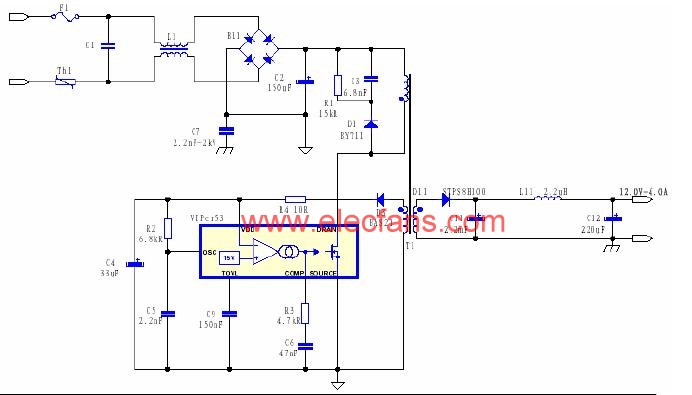

圖2由VIPer53構成的12V/4A初級側反饋控制的開關電源
R1、C3、D1在變壓器原側并聯，作為緩沖電路，消除變壓器原側關閉時的漏電感覺
由此產生的峰值電壓，D3、R4和C4構成VIPer53輔助電源電路，R2和C5構成VIPer53
振蕩網絡，意法半導體提供了一個非常方便的參數配置圖，見圖3。R3和C6構成了一個比例
采用積分補償網絡控制系統的暫態響應速度。當輸出循環負載改變時，它流經fet
MOSFET)電流和內部參考來控制輸出占空比范圍的變化，使輸出電壓保持不變，來穩定壓力。
